Агрегат выпрямительный для гальваники и электролиза ТЕ1-200-48Т
ТЕ1-200-48Т
12 ТЕ1-200-48Т 168000₽ Климатическое исполнение и категория размещения – УХЛ4.

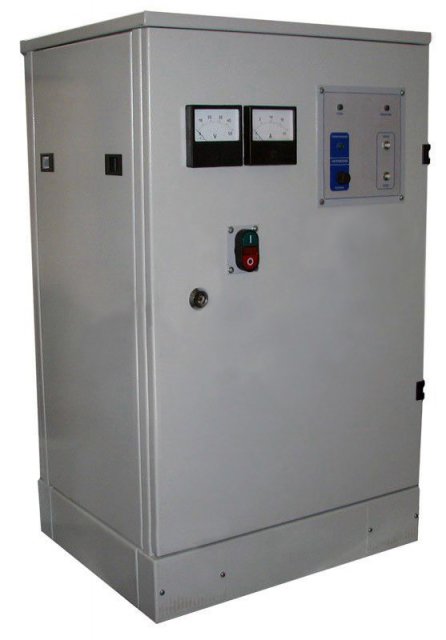

Выпрямитель ТЕ1-200-48Т размещен в шкафу со степенью защиты IP20.
Выпрямитель ТЕ1-200-48Т предназначен для работы в среде, удовлетворяющей требованиям санитарных норм проектирования промышленных предприятий в части гальванических цехов, в местах, исключающих попадание брызг электролита, с соблюдением условий эксплуатации и технического обслуживания.
Технические характеристики:
Питающая сеть:
напряжение, В 380 ± 38
частота, Гц 50 ± 1
число фаз 3
максимальный входной ток, А 16
Выходные параметры:
номинальное напряжение, В 48
максимальное напряжение холостого хода, В 54
номинальный (максимальный) постоянный ток, А 100
Диапазон регулирования тока, А 10...200
Коэффициент полезного действия, %, не менее 80
Коэффициент мощности, не менее 0,82
Параметры регулирования и стабилизации:
диапазон установок стабилизированного постоянного напряжения при изменении тока от 0,1 до номинального значения, % 25…100
диапазон установок стабилизированного постоянного тока при изменении напряжения от 0,25 до номинального значения, % 10…100
точность автоматической стабилизации напряжения или тока ± 2
диапазон ручного регулирования тока или напряжения, % 0…100
уставки времени протекания тока:
1 диапазон, мин (через 1 мин, дискретно) 1...11
2 диапазон, мин (через 5 мин, дискретно) 15...65
число шагов уставки времени 11
Показатели надежности:
наработка на отказ, не менее, ч 5000
ресурс, не менее, ч 40000
срок службы, не менее, лет 15
Габаритные размеры (ШxГxВ):
выпрямителя, мм 500x400x850
пульта дистанционного управления*, мм 210x100x270
Вес:
выпрямитель, кг 100
пульт дистанционного управления*, кг 7
Режимы работы выпрямителя ТЕ1-200-48Т:
режим стабилизации выходного напряжения;
режим стабилизации выходного тока;
режим стабилизации напряжения с ограничением выходного тока.
Выпрямитель ТЕ1-200-48Т имеет защиту от внутренних коротких замыканий на входе и на выходе, а также от перегрузок по току. Защита от перегрузок по току осуществляется с обратно зависимой от тока выдержкой времени. Дополнительно действует защита от перегрева встроенным термореле.
Для улучшения условий эксплуатации выпрямителя ТЕ1-200-48Т конструкция агрегата обеспечивает возможность удаления шкафа выпрямителя в отдельное помещение с управлением от выносного пульта управления, установленного вблизи гальванической ванны.
Органы управления и сигнализации выпрямителя ТЕ1-200-48Т располагаются на двери шкафа выпрямителя и на выносном пульте управления.
Условия эксплуатации выпрямителя ТЕ1-200-48Т:
высота над уровнем моря до 1000 м;
требования безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.11-75;
требования пожарной безопасности по ГОСТ 12.1.004-91.
Выпрямитель ТЕ1-200-48Т предназначен для длительной работы в закрытых отапливаемых или охлаждаемых и вентилируемых производственных помещениях в следующих климатических условиях:
температура окружающей среды от 1 до 35°C;
верхнее значение относительной влажности 80% при температуре 25°C;
допускается размещение в помещениях с гальваническими ваннами при обеспечении защиты от попадания электролита и концентрации агрессивных паров и газов не более 0,4 от ПДК в рабочей зоне.
В части воздействия механических факторов допускаются вибрации в вертикальном направлении в диапазоне частот 1-35 Гц с ускорением не более 15 м/с2.
