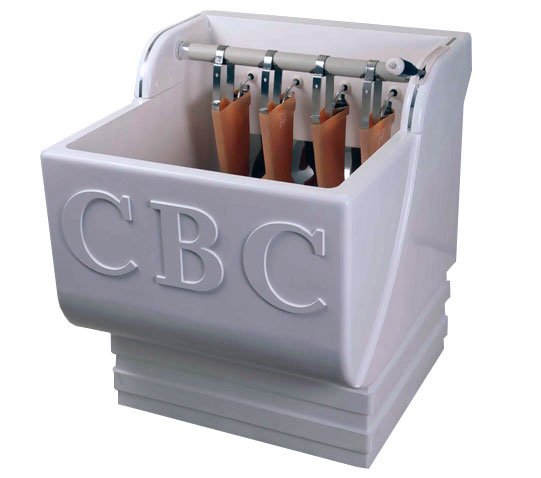

СВС-100 Стенд для испытания изоляции средств защиты
СВС-100
12 СВС-100 168000₽ 1 шт Стенд СВС-100 позволяет проводить испытания:
резиновых диэлектрических перчаток;
резиновых диэлектрических бот и галош;
слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.);
оборудование СВС-100 может использоваться в качестве высоковольтной установки для испытаний изоляции переменным током (кабелей, изоляторов и др.).
Технические характеристики:
Напряжение питающей сети переменного тока, В 220±10%
Частота питающей сети, Гц 50±1
Максимальное напряжение испытательной ванны, кВ 50Гц 15
Максимальное напряжение внешнего источника высокого напряжения, кВ 50
Приведенная погрешность измерения напряжения, %:
в диапазоне от 20 до 100 В ±3
в диапазоне от 1 до 6,5 кВ ±3
в диапазоне от 6,5 до 15 кВ ±3
в диапазоне от 10 до 100 кВ ±3
Диапазон измерения токов утечки в режиме испытательной ванны, мА 0,3 - 7,5
Диапазон измерения токов утечки в режиме БВИ-50, мА 0,3 - 10,0
Приведенная погрешность измерения токов, % ±3
Количество мест для проведения испытания, шт. 4
Потребляемая мощность блока управления, Вт, не более 20
Потребляемая мощность стенда, кВт, не более 0,9
Условия эксплуатации:
диапазон температур окружающего воздуха, °С от -10 до +35
относительная влажность воздуха при температуре 25°С, % 80
атмосферное давление, мм рт.ст. 630 - 800
Масса источника высокого напряжения БВИ-50, кг, не более 35
Габаритные размеры, мм:
блока управления 316х187х132
испытательной ванны 700х795х865
внешнего источника высокого напряжения БВИ-50 346х280х658
Средний срок службы, лет 10
Состав и комплектность :
Блок управления СВС-100 1
Испытательная ванна 1
Блок высоковольтный БВИ-50 2
Кабель питания 2
Кабель связи с испытательной ванной 1
Кабель подключения БВИ-50 2
Провод заземления 2
Провод высоковольтный 1
Контактная цепь для подключения инструмента 4
Руководство по эксплуатации 1
Свидетельство об аттестации 1
