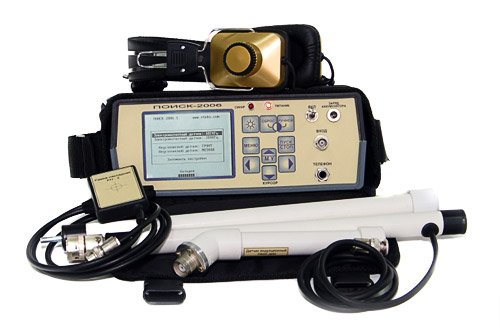

Приемник ПОИСК-2006М для поиска повреждений в силовых кабелях
Поиск-2006
12 Поиск-2006 45000₽ 1 шт Приемник может быть использован:
для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жилы на оболочку (МП вида ИП);
для определения электроакустическим методом места повреждения подземны силовых кабелей при глухом однофазном замыкании жилы кабеля на оболочку (МП вида ГОЗ);
для решения электроакустическим методом задачи выбора определенного кабеля из пучка открытых кабелей;
определения мест плохого контакта оболочки с кабельной муфтой;
определения трассы кабеля и поиска места повреждения индукционным методом;
определения глубины залегания кабеля.
Технические характеристики :
Методы поиска повреждения электроакустический
импульсный
индукционный
Индикация осциллографическая
(по экрану графического жидкокристаллического индикатора)
слуховая
( по звуку в головных телефонах)
Наибольшая глубина залегания кабеля при определении его трассы, м 10
Погрешность определения трассы кабеля (при глубине залегания 1 м), м, не более ± 0,05
Наибольшая глубина залегания кабеля при поиске повреждений:
электроакустическим методом, м 4
индукционным методом (режим «петли») 2
Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:
электроакустическим методом ± 0,25
индукционным методом (режим «петли») ± 1
Параметры усилителя акустики:
регулируемый коэффициент усиления от 1 до 20000
количество ступеней регулировки 44
полоса пропускания по уровню 3 дБ, Гц 150 – 3000
входное сопротивление, МОм 1
уровень шумов (размах), приведенный к входу, мкВ, не более 6
Параметры усилителя синхронизации:
регулируемый коэффициент усиления 1 до 50000
количество ступеней регулировки 48
полоса пропускания по уровню 3 дБ, кГц от 1 до 20
увствительность к импульсному магнитному полю, мА/м, не менее 5
Параметры индукционного приемника:
частоты настройки, Гц 1024 и 2048
предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более 50
Полоса пропускания цифрового фильтра, Гц, не более:
по уровню -3 дБ 9
по уровню -20 дБ 10
Источник питания:
аккумулятор Ni-MH
количество аккумуляторов 4
габариты аккумулятора AA
напряжение аккумулятора, В 1,2
емкость аккумулятора, А•ч 1,8
номинальное напряжение питания, В 5
потребляемый ток , мА 70 - 190
продолжительность работы без подзарядки, час 10 - 20
